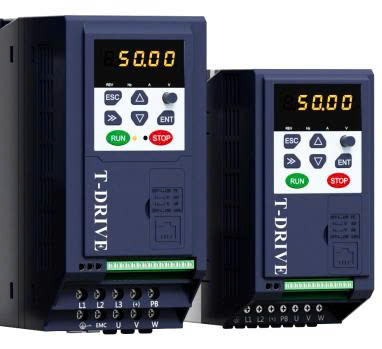

Biến tần TH500M – Biến tần T-Driver
Loại biến tần nhỏ gọn có công suất 0.4kw đến 2.2kw, chất lượng bền, giá thành hợp lý.
với 2 loại điện áp vào 1 pha 220V ra 3pha 220V và vào 3 pha 380V ra 3 pha 380V.
Dùng cho các ứng dụng cơ bản như: Băng tải, quạt hút, quạt đẩy, máy nén khí công suất nhỏ, máy trộn, chân đế cầu trục, máy nghành nhhựa, máy ngành dệt may…vv
- Chịu quá tải 150% trong vòng 60S, chịu điện áp thấp đến -15%, quá áp đến 10%.
- Chế độ vector vòng hở, V/F, torque control.
- Điều khiển tốc độ bằng núm vặn trên mặt biến tần, chiết áp, hoặc tín hiệu analog 0-10V / 4-20mmA, các cấp tốc độ
- Lệnh chạy Run Stop trên mặt biến tần hoặc công tắc, truyền thông rs485, Chạy Jog, PID…
- Tần số tối đa 600hz, bảo vệ mất pha vào ra, quá áp, quá dòng, kẹt động cơ…vv
- 4 đầu vào số, 1 đầu vào analog, 1 đầu ra analog, 1 đầu ra transistor, 1 đầu ra rơle, truyền thông RS485.
TÀI LIỆU CÀI ĐẶT :Biến tần TH500M loại nhỏ

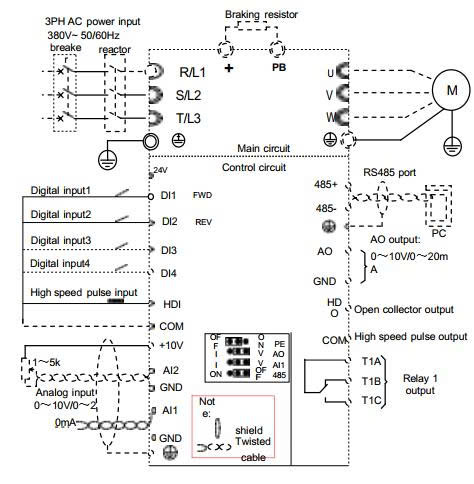

Sơ đồ đấu dây:

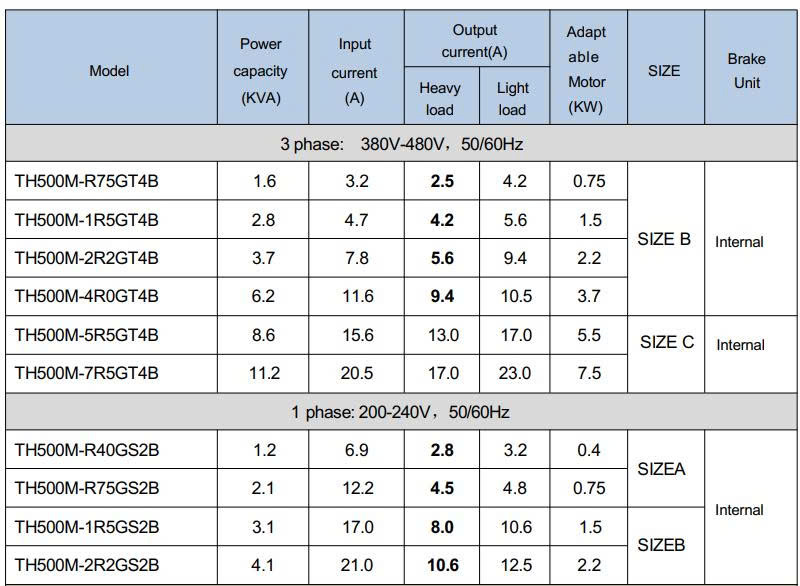

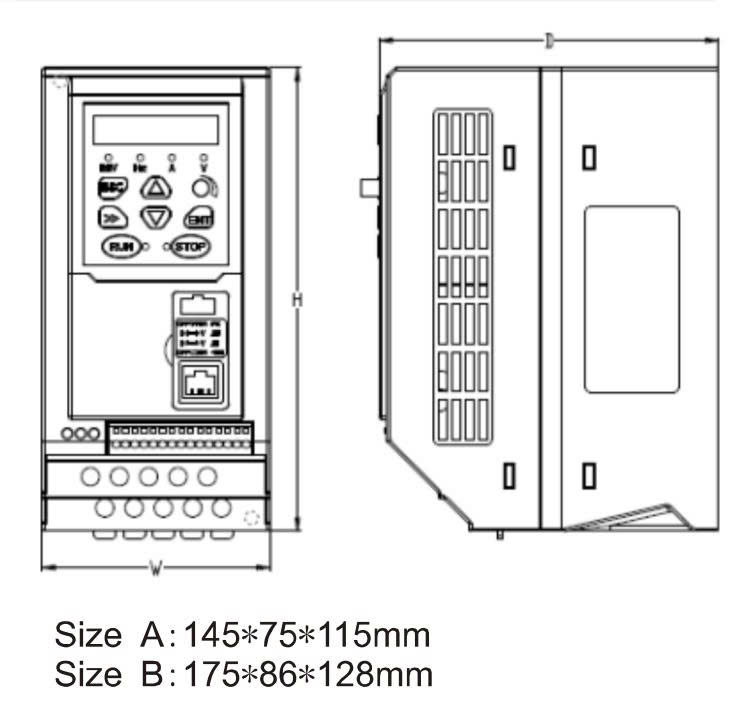

| STT | Model | Thông số | Kích thước (mm) |
| Điện áp ngõ vào 1Pha/200V, Điện áp ngõ ra 3Pha/200V | |||
| 1 | TH500M-R75GS2B | 0.75KW/1Pha/200V/4.2A | 175*86*128 |
| 2 | TH500M-1R5GS2B | 1.5KW/1Pha/200V/8A | 175*86*128 |
| 3 | TH500M-2R2GS2B | 2.2KW/1Pha/200V/10A | 175*86*128 |
| Điện áp ngõ vào 3Pha/380V, Điện áp ngõ ra 3Pha/380V | |||
| 1 | TH500M-R75GT4B | 0.75KW/3Pha/380V/2.5A | 175*86*128 |
| 2 | TH500M-1R5GT4B | 1.5KW/3Pha/380V/4.2A | 175*86*128 |
| 3 | TH500M-2R2GT4B | 2.2KW/3Pha/380V/5.6A | 175*86*128 |

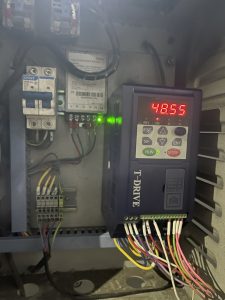

MỘT SỐ HÌNH ẢNH LẮP ĐẶT TẠI NHÀ MÁY:
| Hạng mục | Thông số kỹ thuật chi tiết |
|---|---|
| Dải tần số đầu ra | • Chế độ V/f: 0.00 ~ 600.00 Hz • Chế độ SVC (Vectơ vòng hở): 0.00 ~ 200.00 Hz |
| Độ phân giải tần số | • Cài đặt số (Digital): 0.01 Hz • Cài đặt tương tự (Analog): Tần số lớn nhất x 0.1% |
| Mô-men khởi động | • Chế độ V/f: 150% tại 0.5Hz • Chế độ SVC: 180% tại 0.25Hz |
| Đường cong V/F | Đường thẳng, đa điểm, tách biệt V/f, tự động hoặc chỉnh tay mô-men xoắn tăng cường (Torque boost) |
| Thời gian Tăng/Giảm tốc | Hỗ trợ đường cong tuyến tính và chữ S; có 4 nhóm thời gian tùy chỉnh (từ 0.00 giây đến 60000 giây) |
| Tần số sóng mang | 1 kHz ~ 16 kHz (thay đổi tùy thuộc vào kiểu máy) |
| Cổng vào tín hiệu (Input Terminal) | • Kích cỡ A: 4 cổng kỹ thuật số (digital), 1 cổng tương tự (analog) • Kích cỡ B: 5 cổng kỹ thuật số (có 1 cổng nhận xung tốc độ cao lên đến 50kHz), 2 cổng tương tự (nhận điện áp 0~10V hoặc dòng điện 0~20mA) |
| Cổng ra tín hiệu (Output Terminal) | • Kích cỡ A: 1 cổng kỹ thuật số, 1 rơ-le (chỉ hỗ trợ NO), 1 cổng tương tự (0~20mA hoặc 0~10V) • Kích cỡ B: 1 cổng kỹ thuật số, 1 cổng xuất xung tốc độ cao (0~50kHz), 1 rơ-le (hỗ trợ cả NO và NC), 1 cổng tương tự (0~20mA hoặc 0~10V) |
| Điều khiển & Truyền thông | • Bàn phím LED kỹ thuật số mặc định (hỗ trợ tùy chọn màn hình LCD và màn hình rời kéo dài) • Chuẩn giao tiếp MODBUS |
| Độ cao lắp đặt | • Hoạt động tốt ở độ cao 0 ~ 3000m. • Nếu cao trên 1000m: Dòng điện đầu ra định mức bị giảm 1% cho mỗi 100m tăng thêm. |
| Nhiệt độ môi trường | • Dải làm việc lý tưởng: -10°C ~ +40°C (Tối đa 50°C). • Trong khoảng 40°C ~ 50°C: Dòng điện đầu ra bị giảm 1.5% cho mỗi 1°C tăng thêm. |
| Độ ẩm & Độ rung | • Độ ẩm dưới 95% RH (không ngưng tụ nước). • Độ rung lắc nhỏ hơn 5.9 m/s² (0.6 g). |
| Nhiệt độ lưu kho | Từ -20°C đến +60°C. |
| Kiểu lắp & Bảo vệ | • Treo tường, lắp trong tủ điện đặt sàn hoặc lắp xuyên vách tủ. • Cấp bảo vệ vật lý: IP20. |
| Phương thức làm mát | • Kích cỡ A (Size A): Làm mát tự nhiên (không quạt). • Kích cỡ B (Size B): Làm mát cưỡng bức bằng quạt gió. |
(Ghi chú viết tắt: SVC = Sensorless Vector Control – Điều khiển vectơ không cảm biến; V/f = Voltage/Frequency – Điều khiển điện áp/tần số)
