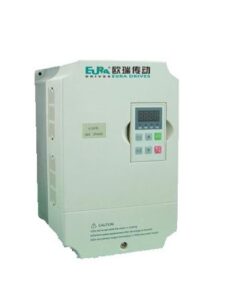

Thông số cơ bản biến tần Eura F1500
- Biến tần Eura F1500có dải công suất và điện áp như sau: 1 pha 200V: 0.1-3.7kW, 3 pha 200V: 0.1-18.5kW, 3 pha 400V: 0.2-18.5kW.
- Khả năng quá tải: 150% trong 60s đối với tải nặng, 120% trong 60s đối với tải thường.
- Tích hợp bộ xả bên trong trên toàn dải công suất.
- Tích hợp truyền thông: Modbus RTU( 422/485).
- Tần số sóng mang: 2-15kHz.
- Chế độ điều khiển: V/F, Vector vòng hở.
- Tần số ngõ ra tối đa: 400Hz.
- Momen khởi động 200% ở 0.5Hz khi chạy ở chế độ vector vòng hở.
Sửa chữa Biến tần Biến tần EURA F1500
- Không lên nguồn, mất nguồn điều khiển, không lên màn hình.
- Cháy nổ công suất IGBT, cháy nổ diot chỉnh lưu, chập nguồn.
- Lỗi ngắn mạch, thấp áp, cao áp, không có điện áp đầu ra.
- Quá dòng, quá áp, quá tải, quá nhiệt, báo lỗi chạm đất, báo sai dòng
- Lỗi cầu chì, Cháy board mạch, chạy một lúc rồi dừng, không có điện đầu ra.
- Không cài đặt được, đấu nhầm nguồn nổ, cháy động cơ motor.
- Không chỉnh được tốc độ, mất thông số cài đặt.
Ứng dụng Biến tần EURA F1500:Biến tần băng tải, biến tần máy nghiền, biến tần máy nén khí, biến tần máy sợi, biến tần máy đùn nhựa, Biến tần máy tạo hạt, Biến tần quạt gió, biến tần giá rẻ, Biến tần máy in 7 màu 8 màu, Biến tần cầu trục, Biến tần nâng hạ, Biến tần bơm nước, Biến tần máy thổi túi, Biến tần máy cắt bao bì, Biến tần máy dệt. Biến tần máy đóng gói, Biến tần máy chiết rót, Biến tần máy ly tâm, Biến tần máy CNC, Biến tần quấy sơn, Biến tần máy rút dây, biến tần máy ép phun, Biến tần máy ép nhựa, Biến tần ngành may, Biến tần ngành nhựa, biến tần ngành bao bì, biến tần vận thăng, biến tần Cẩu tháp, Biến tần máy đóng chai, Biến tần lò gạch, Biến tần máy đột dập.
Địa điểm:Chúng tôi nhận khảo sát, kiểm tra, đo đạc, mang về sửa chữa biến tần các tỉnh: Lào Cai, Yên Bái, Điện Biên, Hoà Bình, Lai Châu, Sơn La, Hà Giang, Cao Bằng, Bắc Kạn, Lạng Sơn, Tuyên Quang, Thái Nguyên, Phú Thọ, Bắc Giang, Quảng Ninh; Tỉnh Bắc Ninh, Hà Nam, Hà Nội, Hải Dương, Hải Phòng, Hưng Yên, Nam Định, Ninh Bình, Thái Bình, Vĩnh Phúc, Thanh Hóa, Nghệ An, Hà Tĩnh.
.Sơ đồ đấu dây biến tần Eura F1500- Biến trở đấu vào chân+10Vđể cấp nguồn, chân giữa biến trở đấu vàoAN1, chânGNDlà 0V.
- Công tắc chân chung đấu vàoCM, chạy tới đấu vàoOP1, chạy lùi đấu vàoOP2.
- Các chân còn lại dùng để làm chân đa cấp tốc độ hoặcJOG.
- Ngõ ra analog các bạn có thể dùng chânFM.
Hướng dẫn cài đặt và reset mặc định biến tần Eura F1500
- Trước khi reset về mặc định nhà sản xuất các bạn buộc phải sao lưu lại thông số nếu không khi reset default setting sẽ khiếnbiến tần Eura F1500bị mất hết thông số cài đặt.
- Các bạn chỉ cần vào thông sốF160=1để reset về mặc định của nhà sản xuất.
- Lưu ý khi reset thì biến tần phải ở chế độstop.
Hướng dẫn cài đặt một số thông số cơ bản của biến tần Eura F1500
- Chọn chế độ tần số tham chiếu:F204trong đó nếu chọn1là cài tần số trên bàn phím biến tần, nếu chọn3là chạy bằng biến trở ngoài.
- Chọn lệnh chạy làF200nếu chọn0là sử dụng bàn phím keypad của màn hình trên biến tần, còn nếu chọn1là chạy bằng công tắc ngoài tới lùi nối theo sơ đồ ở trên. Lưu ý đối với một số loại biến tần thì phải cài thêm chức năng chân để điều khiển biến tần chạy tới lui với nút nhấn ngoài nên các bạn vui lòng tham khảo thêm trong manual.
- Thời gian tăng giảm tốc càiF114vàF115.
Một số lỗi thường gặp của biến tần Eura F1500
- LỗiOC1 OC2 OC3là lỗi quá dòng.
- LỗiOL1 OL2 OL3là lỗi bị quá tải.
- LỗiLUlà lỗi biến tần bị thấp áp.
- LỗiOE1 OE2 OE3là biến tần bị quá áp.
